Technik Smart Frame
Motor und Konnektivität für motorisierte Fensterbekleidungen an Drehkippfenstern
Lesen Sie dies in einer Minute
Was ist die Neuigkeit?
- Dieser Artikel erklärt, wie der Motionblinds-Motor CM-52 und die Matter-Brücke CM-55 entwickelt wurden, um Smart Frame, ein motorisiertes Beschattungssystem für Dreh-Kipp-Fenster und -Türen, zu betreiben.
Was Sie wissen sollten
- Motortechnik: Der CM-52-Motor wurde speziell für Smart Frame entwickelt und verfügt über einen rechteckigen Motorkopf, eine integrierte Antenne und eine maßgeschneiderte Elektronik.
- Bewegliche Schiene: Der Motor bewegt sich mit der Schiene entlang von in den Rahmen integrierten Zahnstangen und ermöglicht so eine kontrollierte Positionierung in Kipp- und Drehfenstern.
- Konnektivität: Smart Frame verbindet sich über Bluetooth mit der Motionblinds-App und lässt sich über die CM-55 Matter Bridge mit Apple Home, Google Home, Amazon Alexa, SmartThings und dem Home Assistant integrieren.
- Solarbetrieben: Das CM-64 Solarpanel lädt den CM-52 Akku kontinuierlich auf und ermöglicht so einen langfristigen Betrieb ohne manuelles Nachladen.
- Selbstregulierung: Eingebaute Sensoren überwachen Licht und Temperatur und ermöglichen eine automatische Anpassung an die Umgebungsbedingungen.
Wichtigste Erkenntnisse
- Smart Frame erforderte ein neues Motor- und Konnektivitätsdesign innerhalb der Motionblinds-Plattform.
- Die CM-55 Matter Bridge ermöglicht eine nahtlose Integration in die wichtigsten Smart Home Ökosysteme.
Motorauslegung für Smart Frame

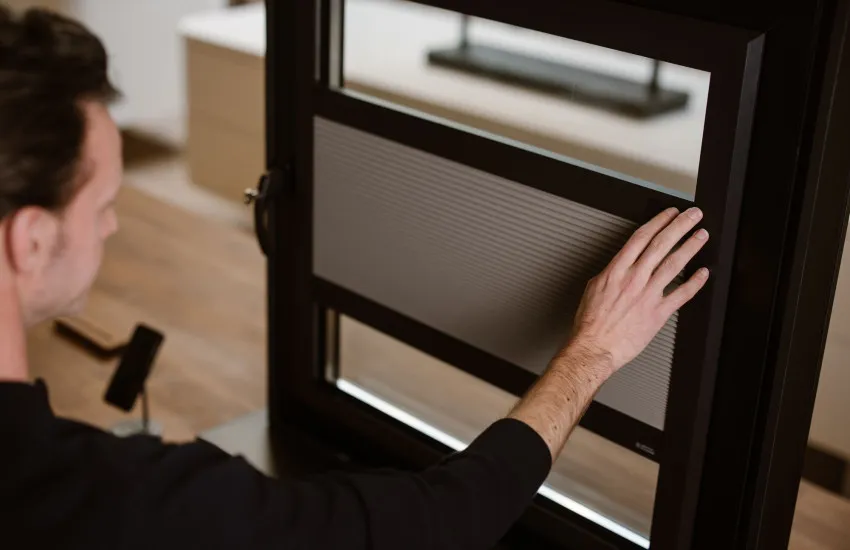

Als das Projekt Smart Frame im Dezember 2022 begann, konnte kein vorhandener Motor aus dem Sortiment von Motionblinds das Konzept unterstützen. Smart Frame benötigte ein motorisiertes Beschattungssystem, das innerhalb von Dreh-Kipp-Fenstern funktioniert, wo der Platz begrenzt ist und die Komponenten sich als ein System zusammen bewegen müssen.
"Wir begannen mit unserem kleinsten Motor. Dann stellten wir fest, dass er nicht stark genug war. Der Wechsel zu einem größeren Motor bedeutete, dass wir alles um ihn herum neu gestalten mussten. Die Form des Motorkopfes. Die Position der Achse. Die Anordnung der Zahnstangen. Jede Entscheidung brachte die nächste Herausforderung mit sich." - Jochem Nijland, Produktingenieur bei Coulisse.
Das Ergebnis ist der CM-52. Ein batteriebetriebener Motionblinds-Motor, der auf der CM-45-Plattform basiert und entwickelt wurde, um das Drehmoment und die Effizienz zu liefern, die für gespannte Fensterbekleidungen in verschiedenen Fenstergrößen erforderlich sind. Der Motorkopf wurde so konzipiert, dass er künftige Variationen unterstützt. Die gleiche Architektur ermöglicht in Zukunft kleinere Konfigurationen, was die Entwicklungszeit für Systeme der nächsten Generation verkürzt.
Motorkopfdesign und Antennenintegration

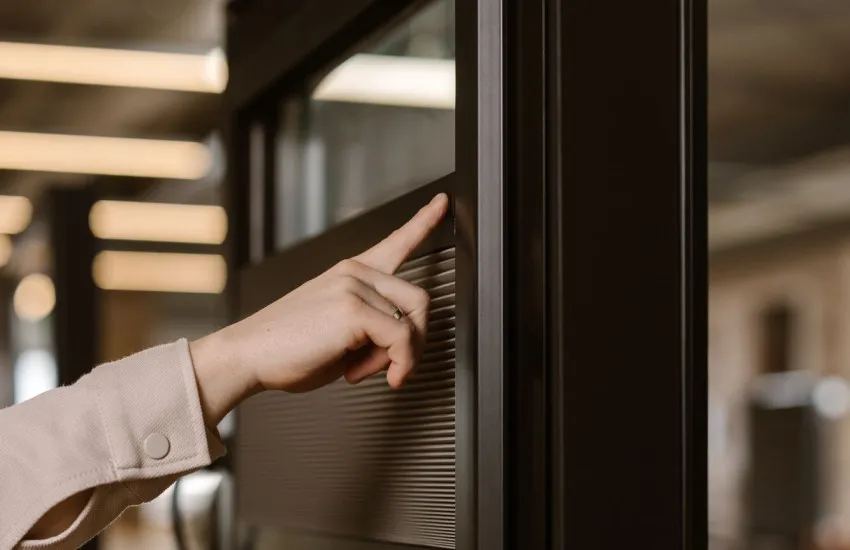

Die Standardmotoren von Motionblinds sind rund. Smart Frame erfordert einen rechteckigen Motorkopf, der in den Rahmen passt. Dies erforderte eine komplette Neugestaltung des internen Layouts. Die Position der Tasten. Die LED-Anzeige. Das Antennensystem: Bei runden Motoren ragen die Antennen nach außen. In einem geschlossenen rechteckigen System ist die Signalübertragung eingeschränkt. Die Lösung war eine flache, chipbasierte Antenne, die in den Motorkopf integriert und so positioniert ist, dass sie durch das Gehäuse sendet.
"Die Antenne war eine der schwierigsten Herausforderungen. Innerhalb einer rechteckigen Schiene mit Kunststoff auf beiden Seiten funktionieren herkömmliche Designs nicht. Wir mussten eine völlig neue Lösung entwickeln und sie so lange testen, bis sie die von uns erwartete Leistung erbrachte." - Jochem Nijland, Produktingenieur bei Motionblinds
Das Ergebnis ist eine stabile Bluetooth-Verbindung mit einer Reichweite von bis zu 50 Metern. Zusätzliche Komponenten wurden in das System integriert. Ein Lux-Sensor misst die Lichtverhältnisse. Ein Temperatursensor überwacht die Wärme hinter dem Glas und löst bei Bedarf eine automatische Systemreaktion aus.
Solarbetriebener Betrieb
"Die Frage war nicht nur, ob ein Solarmodul die Batterie aufladen kann. Die Frage war, ob es dies dauerhaft tun kann, ohne dass der Benutzer darüber nachdenken muss." - Jochem Nijland, Produktingenieur bei Coulisse.

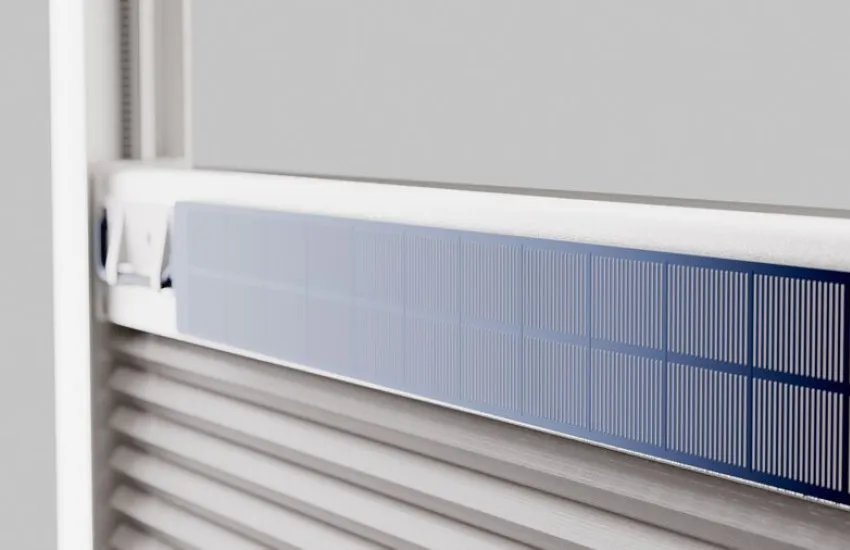

Der CM-52-Motor ist batteriebetrieben und wird durch das CM-64-Solarpanel als primäre Energiequelle unterstützt. USB-C-Ladung ist als Backup verfügbar. Das Solarpanel ist permanent angeschlossen und lädt sich kontinuierlich mit Umgebungslicht, einschließlich indirektem Tageslicht, auf. Tests mit verschiedenen Fenstergrößen, Ausrichtungen und Stofftypen bestätigten, dass Smart Frame unter typischen Bedingungen über längere Zeiträume ohne manuelles Aufladen arbeiten kann.
Die Ausdauer der Batterie wurde durch Zyklustests ohne Sonneneinstrahlung validiert und mit realen Sonneneinstrahlungsdaten aus verschiedenen Regionen verglichen. Dies gewährleistet eine zuverlässige Leistung im täglichen Gebrauch.
Konnektivität mit Matter und Smart Home Plattformen

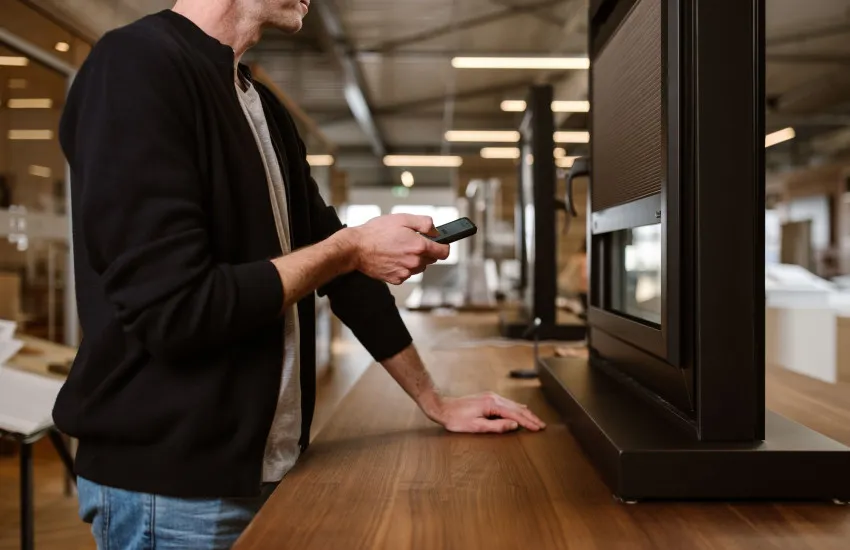

Smart Frame funktioniert nativ über Bluetooth zur direkten Steuerung über die Motionblinds-App. Für eine vollständige Smart Home-Integration verbindet die CM-55 Matter Bridge Smart Frame mit Apple Home, Google Home, Amazon Alexa, Samsung SmartThings und Home Assistant. Matter bietet einen einheitlichen Smart Home Standard, der plattformübergreifende Kompatibilität und zukunftssichere Integration ermöglicht.
"Konnektivität ist genauso wichtig wie die Mechanik. Wir mussten sicherstellen, dass sich Smart Frame nahtlos in bestehende Smart Home-Umgebungen integrieren lässt, ohne die Komplexität für den Nutzer zu erhöhen." - Jerry Wansing, Smart Home Ingenieur bei Motionblinds
Der CM-55 ermöglicht die Automatisierung auf der Grundlage von Zeitplänen, Lichtverhältnissen und Umgebungsbedingungen. Smart Frame kann auf Tageslicht reagieren, sich mit Klimasystemen abstimmen oder täglichen Routinen auf der Grundlage von Zeit und Ort folgen.
Teil des Motionblinds Ökosystems
Smart Frame ist Teil des Motionblinds Ökosystems für motorisierte Fensterbekleidungen. Er nutzt dieselbe App, Bridge und Integrationsstruktur wie andere Motionblinds-Produkte.
Dadurch kann Smart Frame zu bestehenden Installationen hinzugefügt und zusammen mit anderen motorisierten Jalousien und Beschattungssystemen gesteuert werden. Für Planer und Installateure bedeutet dies ein vernetztes System über mehrere Produkttypen hinweg. Smart Frame erweitert das Motionblinds-Ökosystem auf Kipp- und Drehfenster und ermöglicht eine intelligente Beschattung in einer Fensterkategorie, die traditionell schwer zu integrieren war.
Dieser integrierte Ansatz für Motordesign, Konnektivität und Systemarchitektur wurde von der Branche anerkannt. Smart Frame wurde mit dem R+T Innovation Award 2024 und dem BBSA Excellence Award 2026 ausgezeichnet, was sowohl sein technisches Konzept als auch seine Leistung in realen Installationen widerspiegelt.
Häufig gestellte Fragen - Engineering Smart Frame
Smart Frame wird vom Motionblinds CM-52-Motor angetrieben, der speziell für motorisierte Beschattungssysteme an Dreh-Kipp-Fenstern entwickelt wurde. Er umfasst einen rechteckigen Motorkopf, eine integrierte Antenne, kundenspezifische Elektronik und integrierte Sensoren.
Smart Frame verbindet sich über Bluetooth zur direkten Steuerung. Die Motionblinds CM-55 Matter Bridge ermöglicht die Integration mit Apple Home, Google Home, Amazon Alexa, SmartThings und dem Home Assistant.
Nein. Smart Frame ist ein vollständig kabelloses motorisiertes Beschattungssystem. Der Akku wird über ein Solarpanel aufgeladen, als Backup steht USB-C zur Verfügung.
Die CM-55 ist eine Matter Bridge, die Motionblinds-Motoren , einschließlich Smart Frame, über Wi-Fi mit Smart Home-Plattformenverbindet.Sie ermöglicht Automatisierung, Zeitplanung und Sprachsteuerung.
Ja. Smart Frame verfügt über eine manuelle Steuerungstaste und kann auch über Fernbedienungen oder Wandschalterbedientwerden.Die Sprachsteuerung ist über vernetzte Smart Home-Plattformen wie Amazon Alexa, Google Home oder Apple Home möglich.
Der Motor CM-52 ist für ein System konzipiert, bei dem sich der Motor innerhalb des Rahmens bewegt. Er verfügt über einen rechteckigen Motorkopf, integrierte Sensoren und eine optimierte Leistung für gespannte Beschattungssysteme in Drehkippfenstern.
Ja. Smart Frame ist Teil des Motionblinds-Ökosystems und kann mit anderen motorisierten Fensterbekleidungen innerhalb desselben Systems integriert werden.
